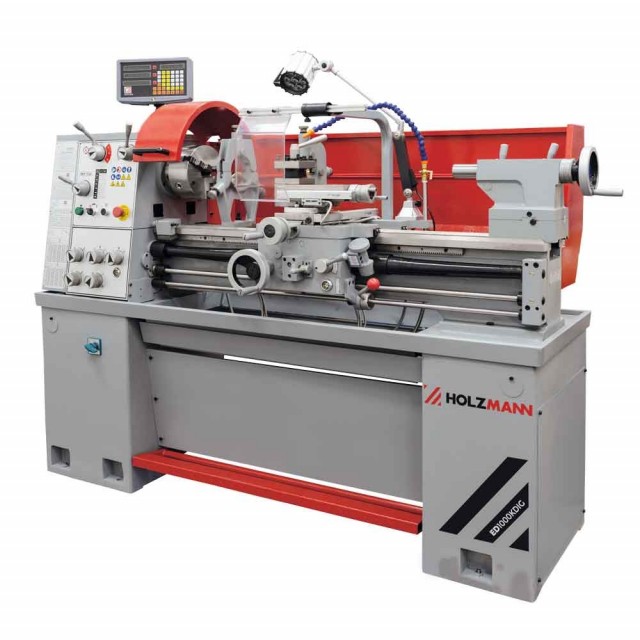

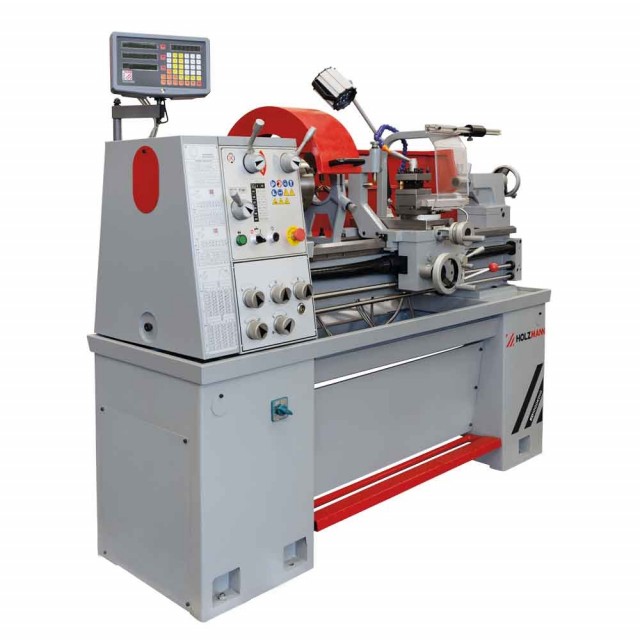

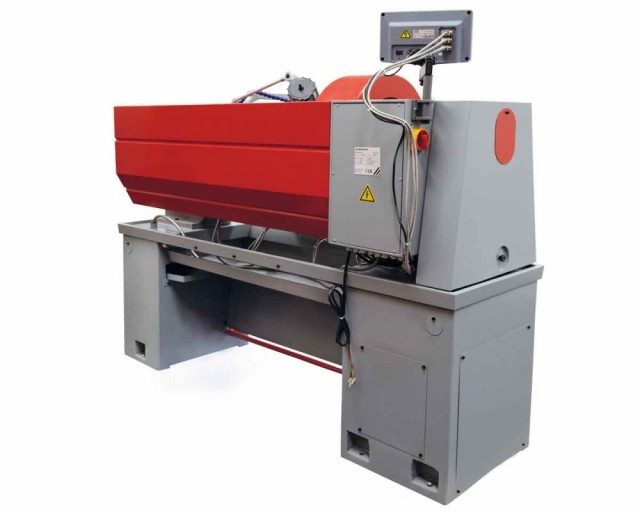

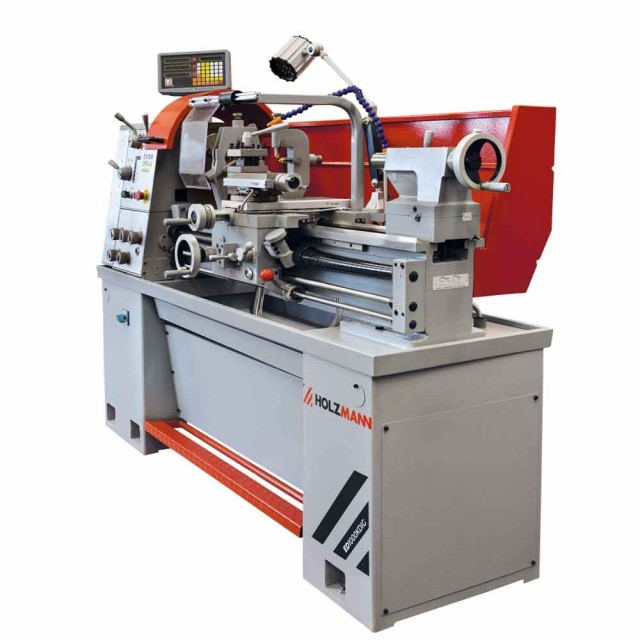

Holzmann ED1000KDIG er den ultimate, toppmoderne universaldreiebenken for virksomheter som krever maksimal allsidighet, kompromissløs presisjon og langvarig verdi over tid.

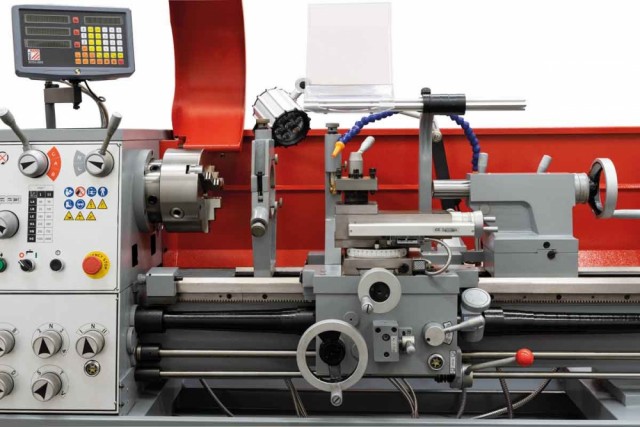

Denne kraftige maskinen er konstruert spesielt for vedlikeholdsverksteder, produksjonsbedrifter og tekniske skoler som trenger en pålitelig arbeidshest til et bredt spekter av oppgaver. Med en solid, vibrasjonsdempende støpejernskonstruksjon og en integrert 3-akset digital avlesningsenhet (DRO), oppnår du ekstrem nøyaktighet og full kontroll over hvert eneste kutt.
- Ideell for bruk i sektorer som krever allsidighet, som vedlikeholds- og produksjonsverksteder, verktøyrom eller til opplæringsformål i skoler.
- Eksepsjonelt bred spindelboring (Ø 56 mm) for bearbeiding av store akseldiametere.
- Elektromagnetisk fotbrems sikrer maksimal arbeidssikkerhet og reduserer dødtid dramatisk.
- Induksjonsherdede og presisjonsslipte prismatiske vangeføringer laget av stabilisert støpejern, noe som sikrer maksimal nøyaktighet i hele levetiden.
- Avtagbar bro muliggjør bearbeiding av arbeidsstykker med diametere opp til 550 mm.
- Presisjonsfresede tannhjul og vibrasjonsdempende maskinseng i støpejern sikrer høy dreienøyaktighet.
- Tannhjul og spindler er herdet, slipt og går i oljebad.
- Dynamisk balansert hovedspindel montert i presisjonslagre, høy spindelsentrisitet (< 0,009 mm).
- Camlock D5 spindelnese-innfesting.

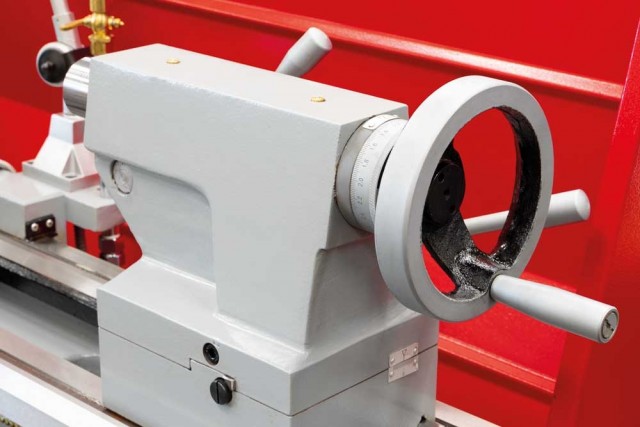

- Justerbar (+/- 5mm) bakdokke for kjegledreiing.
- Alle føringer er enkelt justerbare via V-leider (kilelinjaler).
- 2-trinns motor som standard.

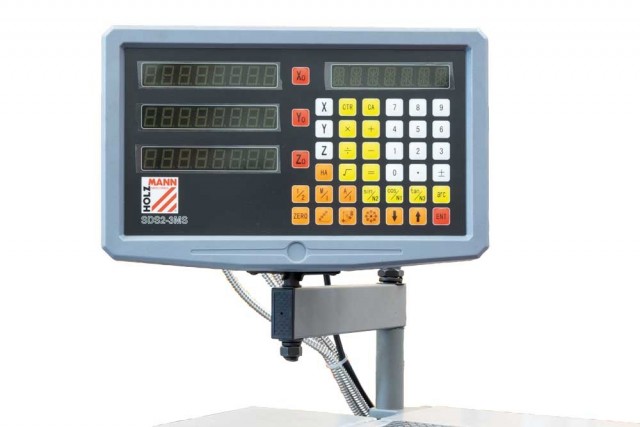

- Digital avlesningsenhet (3-akset) for enkel betjening.
Inkludert i leveransen:

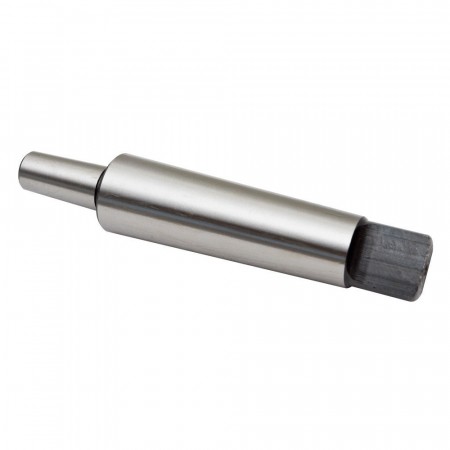

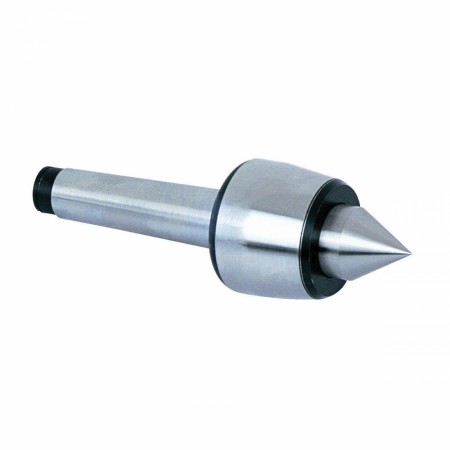

3-bakks chuck Ø 200mm med vendbare bakker, 4-veis verktøyholder, 4-bakks chuck Ø 200mm, planskive Ø 320mm, 2x faste spisser, reduksjonshylse MK 6/4, fast brille, medfølgende brille, halogen arbeidslampe, sprutdeksel, kjølevæskeanlegg, stativ i grått støpejern, gjengeur, skiftehjul, verktøy.
Motordata
- Motorytelse S1: 2000 W
- Spenning: 400V / 50Hz
Dimensjoner
- Utvendige mål: 2070 x 780 x 1800 mm
- Vangebredde: 210 mm
- Vangehøyde: 270 mm
Dreiebenk-spesifikasjoner
- Lengdemating: 0,02–0,85 mm/omdr. (64)
- Tverrmating: 0,005–0,22 mm/omdr. (64)
- Spindelboring: 56 mm
- Spindelkonus: MK6
- Bakdokkekonus: MK4
- Maks. sving over tverrsleide: 264 mm
- Maks. sving i bro (utsparing): 550 mm
- Spindelhastighet: 45–2000 omdr./min (12)
- Maks. verktøyholder-tverrsnitt: 30 x 20 mm
- Område metriske gjenger: 0,8–14 mm (36)
- Område tommegjenger: 2–28 TPI (36)
- Bakdokkehylsens vandring: 110 mm
- Toppavstand (dreielengde): 1000 mm
- Maks. sving over vange: 400 mm
- Senterhøyde: 200 mm
- Sleidevandring (Z-akse): 730 mm
- Tverrsleidevandring: 180 mm
- Toppsleidevandring: 115 mm
Støy og vibrasjon
Vekt
- Nettovekt: 800 kg
- Bruttovekt: 900 kg
