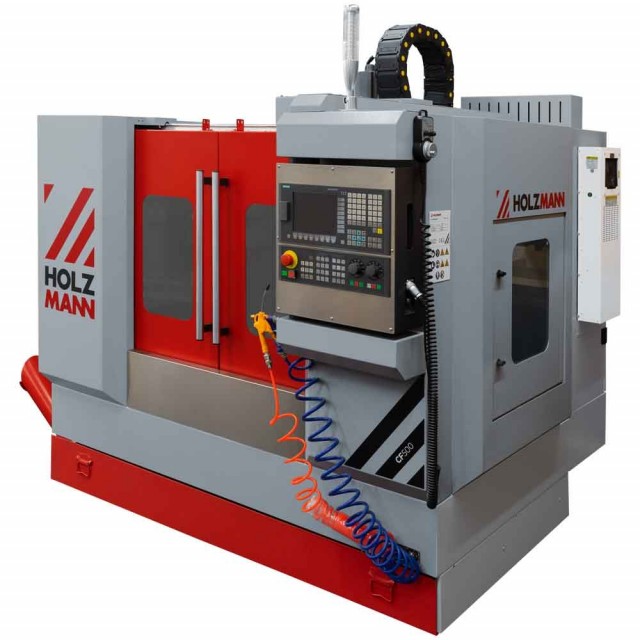

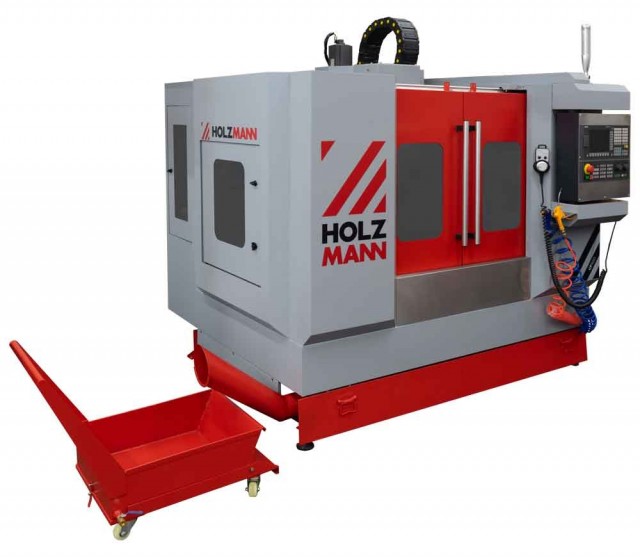

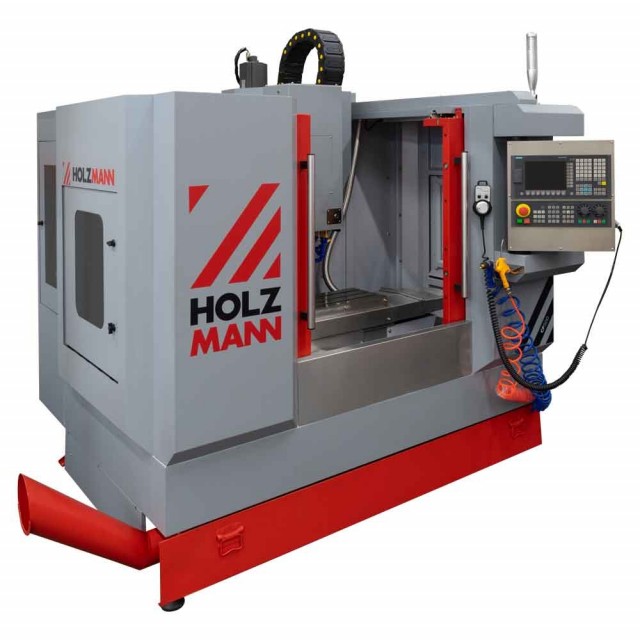

CF500_400V

: elektrisk inngangseffekt: 15 kVA
: spindelmotoreffekt: 5,5 kW (35Nm)
: driftslufttrykk 4-6bar (0,4-0,6 MPa)
: reiseområde
-- x-akse: 500 mm
-- y-akse: 350 mm
-- z-akse: 450 mm
spindelhastighet opptil 10 000 min-1

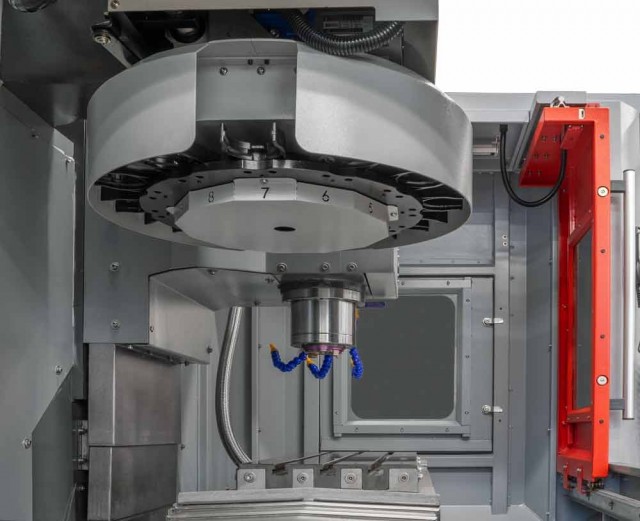

: verktøykarusellmagasin:
-- 12 verktøyposisjoner
-- maks. verktøydiameter: Ø 100 mm (tom: Ø200 mm)
-- verktøyskiftetid: 3 s
-- maks. verktøyvekt: 8 kg

matehastighet:
-- rask hastighet: 18 (X-Y-akse); 16 (Z-akse) m/min
-- maskineringsmating: 1- 8000 mm/min

presisjon:
-- plassering: +/- 0,01 mm
-- repetisjonsnøyaktighet: +/-0,015 mm

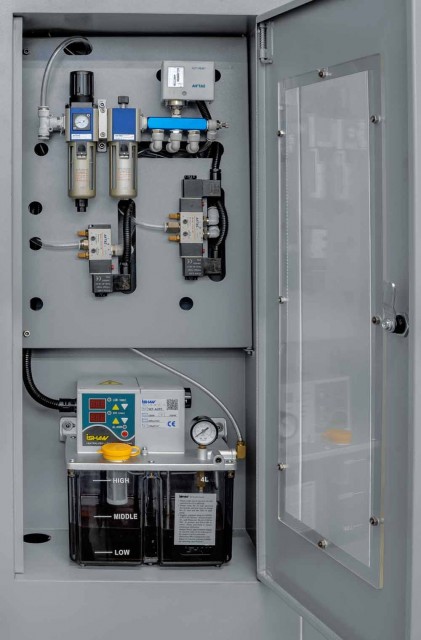

: sentralsmøring: Oljekapasitet 4 liter
: kjølevæsketank kapasitet 17 liter

tekniske detaljer:

motordata
spenning   400 V / 50 Hz

målinger
rekkevidde i mm     360

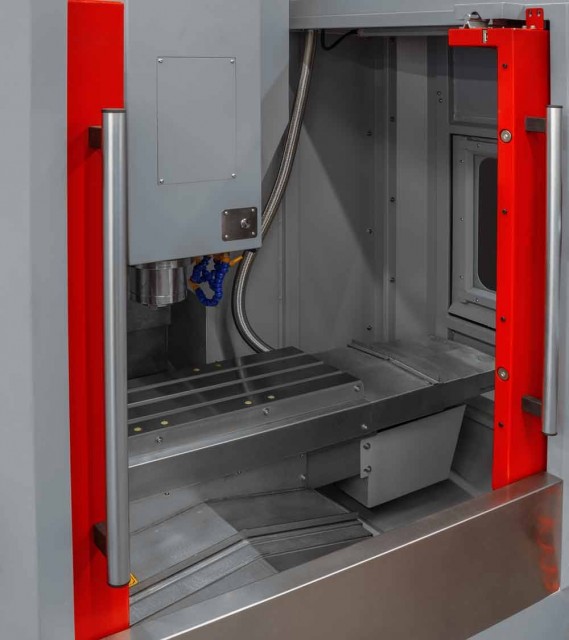

bordstørrelse i mm     800 x 260
totalmål i mm     2100 x 1750 x 2300

teknisk spesifikasjon
maks. boreytelse i mm     Ø 20
maks. trådstørrelse     M 16
freseadapter     BT40
fresespindelhastighet i min-1     maks. 10 000
maks. avstand spindel-bord i mm     100 - 550
vandring X-akse i mm     500
vandring Y-akse i mm     350
vandring Z-akse i mm     450
T-spor i mm     16
maks. bordlast i kg     200

volumnivå og vibrasjon
lydtrykknivå i dB(A)     80

vekt
nettovekt i kg     2200
